Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.
Что такое парктроник и для чего он нужен?
Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

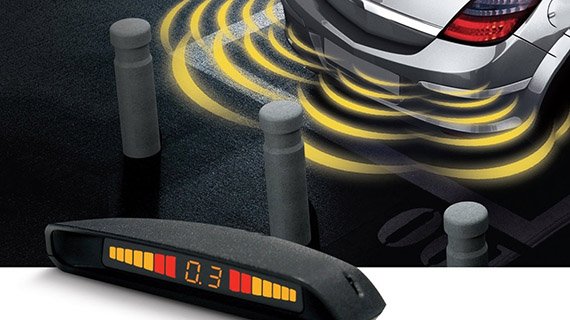

Как работает ультразвуковой парктроник с шкалой на приборной панели
Из чего состоит АПС?
Работа радара невозможна без трех компонентов:
- Датчиков-излучателей, которые будут отправлять и принимать импульсы. Они – «глаза» системы.
- Электронного блока, анализирующего поступившие сигналы. Это – «мозг» прибора.
- Средств индикации: бипера, экрана или проектора – «голоса» устройства.
Какие бывают парктроники?
Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.
По количеству датчиков. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон». Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4). Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.
По типу оповещения. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.
Работа датчиков ультразвукового парктроника на экране бортового компьютера
По способу установки. По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.
По какому принципу работают датчики и другие части системы?
Врезные и подвесные датчики обычно действуют как эхолот, всем знакомый еще из школьной программы — так в пространстве ориентируются киты и летучие мыши. Если вкратце, то каждый радар посылает ультразвуковой импульс, который отражается от препятствия и возвращается, заставляя прибор посылать аудио- или видеосигнал водителю. А насколько тревожным он будет, зависит от того, как электронный блок оценит время между отправкой и рикошетом звука. Все датчики в системе работают синхронно независимо от их количества, поэтому водитель сразу же получает полную картину и может своевременно оценить обстановку и принять решение.
Накладные радары чаще всего бывают индукционными (из-за того, что они сделаны в виде длинной тонкой полосы, их еще называют ленточными). Здесь используется электромагнитная волна, которая меняет сопротивление с приближением препятствия: это позволяет электронному блоку вычислить расстояние до объекта и оповестить водителя. Правда, они способны сигнализировать только звуком и светом, без видеофиксации. Но такой недостаток компенсирует полное отсутствие «мертвых зон» — там, где расставленные на 30-40 см ультразвуковые датчики промолчат, индукционная лента забьет тревогу. Это особенно полезно, если на парковке есть ограничительные бетонные сферы или столбики. Еще одно преимущество – в точности: для ультразвукового радара минимальное расстояние до препятствия составляет 20 см, а для электромагнитного – 5 см.
Схема работы индукционного парктроника
Заключение
Отличия в алгоритмах работы, нюансах установки, точности и подачи сигналов, реализации систем разными компаниями влечет за собой огромный выбор устройств. При этом стоит помнить, что помочь с парковкой способно каждое из них. Поэтому, выбирая оптимальный вариант, в первую очередь ориентируйтесь на собственный комфорт и качество парктроника.
Парковочный радар
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 марта 2022 года; проверки требует 1 правка.
Парковочный радар, также известный как акустическая парковочная система (АПС), парктроник или ультразвуковой датчик парковки — вспомогательная система бесконтактных датчиков, опционально устанавливаемая на автомобилях для облегчения маневрирования при парковке. Она предупреждает водителя о приближении к препятствию.
ТерминологияПравить
Слово «радар» в названии является, строго говоря, некорректным, так как устройство чаще всего использует не радио-, а звуковые волны. Таким образом, корректно называть подобные устройства не радарами, а сонарами.
В России парковочные радары впервые стали известны под торговой маркой Парктро́ник (англ. ) — так называется парковочная система на автомобилях Mercedes-Benz. В разговорном русском языке словом «парктроник» стали обозначать парковочные радары в общем смысле. Другие производители используют свои названия: так, BMW и Audi называют систему «помощник при парковке» — нем. ; Audi также использует сокращение APS, которое расшифровывается как Audi Parkassistenzsysteme на немецком или Audi parking system на английском; Opel использует название «Парковочный пилот».
Конструкция и принцип действияПравить
В состав системы входят:
- датчики;
- блок индикации (ЖК-дисплей, светодиодный дисплей, зуммер и т. п.);
- блок управления (может совмещаться с блоком индикации).
Система издаёт прерывистый предупреждающий звук (и, в некоторых вариантах исполнения, отображает информацию о дистанции на дисплее, встроенном в приборную панель, в зеркало заднего вида или установленным отдельно) для индикации того, как далеко находится машина от препятствия. Когда расстояние до препятствия сокращается, предупреждающие сигналы звучат чаще. Первые сигналы появляются при приближении к препятствию на 1—2 метра, а при опасном сближении с препятствием (0,1—0,4 м, в зависимости от модели) звуковой сигнал становится непрерывным. В некоторых моделях система может быть отключена (например, для использования на бездорожье). Как правило, система с задними датчиками автоматически включается вместе с задней передачей (например, электропитание может подаваться от цепи фонаря заднего хода). В системах с передними датчиками (также называемыми угловыми датчиками, англ. ) включение происходит при низкой скорости движения (до 20 км/ч).
Как правило, блок индикации соединяется с датчиками при помощи провода, проложенного вдоль кузова автомобиля, но существуют и беспроводные системы, которые отличаются от остальных удобством при установке.
Ультразвуковые датчики устанавливаются в бампер для измерения дистанции к ближайшим объектам по отражённому от них ультразвуку. Система работает по принципу эхолота: датчик генерирует ультразвуковой (порядка 40 кГц) импульс, а затем воспринимает отражённый окружающими объектами сигнал. Электронный блок измеряет время, прошедшее между излучением и приёмом отражённого сигнала, и, принимая скорость звука в воздухе за константу, вычисляет расстояние до объекта. Таким образом поочерёдно опрашиваются несколько датчиков, на основании полученных сведений выводится информация на устройство индикации и, при необходимости, подаются предупреждающие сигналы с использованием устройства звукового оповещения.
Самые простые системы используют два датчика, устанавливаемые на задний бампер автомобиля. Наиболее распространены системы, использующие 4 датчика, расположенные на заднем бампере на расстоянии 30—40 см друг от друга. Такое расположение датчиков позволяет исключить появление «мёртвых зон». В более сложных системах 2 или 4 датчика устанавливаются и на передний бампер. Система предупреждает о приближении к препятствию при нажатии на педаль тормоза. Исключительные системы могут использовать большее количество датчиков, а также датчики, расположенные по бокам автомобиля.
В настоящее время электромагнитные парктроники нашли широкое применение в Америке и Европе. В России и СНГ предпочтением пользуются парктроники ультразвуковые.
ИсторияПравить
Первоначально парковочные радары устанавливались лишь на некоторые комплектации дорогих автомобилей. Теперь, когда компоненты системы стали более доступными, парковочные радары штатно устанавливаются различными производителями, в том числе и бюджетных машин.
В России завод АвтоВАЗ устанавливает штатно парковочный радар на автомобили Лада Приора, Лада Калина и Лада Гранта в комплектации Люкс.
Сегодня практически на любой автомобиль, на котором парковочный радар отсутствует штатно или в качестве дополнительной опции, его можно установить в специализированных мастерских. Автолюбители, имеющие некоторые навыки по ремонту и обслуживанию автомобилей, могут купить комплект для установки и самостоятельно установить подобную систему.
Особенности использованияПравить
Хотя система призвана помогать автолюбителю, полностью полагаться на неё нельзя. Независимо от наличия системы, водитель обязан визуально проверять отсутствие каких-либо препятствий перед началом движения в любом направлении. Некоторые объекты не могут быть обнаружены парковочным радаром в силу физических принципов работы, а некоторые — могут вызвать ложные срабатывания системы.
- Наличие льда, снега или других загрязнений на датчике.
- Нахождение на дороге с неровной поверхностью, грунтовым покрытием, с уклоном.
- Движение по пересеченной местности.
- Наличие источников повышенного шума в пределах радиуса действия датчика.
- Работа в условиях сильного дождя или снегопада.
- Работа радиопередающих устройств в пределах радиуса действия датчика.
- Буксирование прицепа.
- Парковка в стеснённых условиях (эффект эха).
Система может не среагировать на следующие предметы:
- Острые или тонкие предметы (например, цепи, тросы, столбики).
- Предметы, поглощающие ультразвуковое излучение (одежда, пористые материалы, снег).
- Объекты, отражающие звук в сторону от датчиков.
Система не может обнаружить провалы в асфальте, открытые колодцы, разбросанные мелкие острые предметы и прочие опасные объекты, находящиеся вне поля зрения датчиков.
