Не работает парктроник причины

Хотите знать, как проверить датчик парктроника на работоспособность? Существует сразу несколько отличных способов, которые легко «провернуть» самостоятельно, без обращения в сервисный центр. В этой статье – все про диагностику парктроников!

Когда следует проверять сенсоры парктроников?

Сначала, кратко обозначим принцип работы парковочного радара. Это система, оборудованная датчиками и сигнальным индикатором, которая реагирует на опасное сближение автомобиля с препятствиями (заборы, бордюры, столбы, другие авто и т.д.). На большинстве машин сегодня стоят ультразвуковые сенсоры. Они генерируют короткие импульсы, и, в случае обнаружения объектов в радиусе зоны чувствительности, ловят отраженные от последних сигналы. Ну, а компьютер, беря за основу время между отправкой и возвратом импульса, а также постоянную скорость звука в воздухе, высчитывает расстояние.

Если хотя бы один из датчиков парктроника выйдет из строя, весь комплект станет работать некорректно. Во-первых, в зоне его действия возникнет «слепой» участок. Во-вторых, может «заглючить» вся проводка парковочного радара. В-третьих, если система имеет опцию самодиагностики, после ее запуска и обнаружения неполадки, она может заблокировать весь механизм.

Признаки поломки одного из локаторов:

• Парковочный радар не включается при движении задним ходом;
• Участились ложные срабатывания;
• Устройство работает нестабильно или некорректно (пропускает объекты, на которые раньше нормально реагировал);
• После самодиагностики на дисплее всплывает сообщение об ошибке. Например, Park Assist Service Requ 106 или E1.

Если все признаки указывают на поломку сенсора, придется проверить работоспособность каждого.

Как проверить парктроники

Проверить датчик парктроника на исправность несложно. Существует несколько способов:

• Тест парктроников на щелчки;
• Диагностика на наличие характерной вибрации;
• Проверка парктроника мультиметром в домашних условиях.

Каждый из указанных способов позволит не просто убедиться в неисправности системы сенсоров, но узнать, какой именно не работает.

Для качественной диагностики потребуется помощник, смартфон, мультиметр и инструменты для демонтажа бампера и датчиков.

Как проверить на щелчки?

Активный и корректно функционирующий локатор, при приближении к нему посторонних объектов, издает слабые щелчки. Попросите друга вам помочь:

• Исправные сенсоры должны издавать слабые частые щелчки, примерно 3-6 в секунду;
• Помощник в салоне должен контролировать систему индикации: работает ли зуммер, что отображает графическая шкала?

Как проверить на вибрацию?

Еще одну тактильную проверку производят таким же способом, в паре с помощником:

• Заведите машину и активируйте парковочный радар;
• Рабочие сенсоры при работе слегка вибрируют. Это легко проверить пальцем, аккуратно проведя им по поверхности датчика;
• Поочередно протестируйте каждую метку на бампере.

Как проверить на щелчки и вибрацию с помощью смартфона?

Обратите внимание, некоторые парковочные радары работают очень тихо, иногда бывает сложно расслышать их щелчки или проверить вибрацию. Чтобы не сделать ложных выводов, рекомендуем проверить данные параметры с помощью специального приложения в смартфоне:

• Активируйте приложение и включите двигатель, переведите рычаг коробки в нужное положение (для запуска парктроников);
• Поочередно подносите микрофон к каждому из датчиков. Во время теста слегка покачивайте гаджетом из стороны в сторону (с амплитудой не больше 2 см);
• Каждый сенсор следует записывать в течение 30 секунд
• После, остается только проверить записи. Сигналы вибрации обязательно отобразятся в диаграмме звука. А щелчки, даже слабые, будут слышны, если прибавить громкость.

Как проверить мультиметром?

Самый надежный и эффективный метод проверки 3 х контактного или 2 х контактного датчика парктроника – при помощи мультиметра. Это простой электроизмерительный прибор, который позволяет проверить сопротивление, силу тока и напряжение любого устройства.

Сенсоры парктроника придется демонтировать. Удалить их с бампера не трудно. В этой работе, на самом деле, сложнее снять саму кузовную часть (если сенсоры не выталкиваются наружу). У нас есть статья с инструкциями на эту тему.

После демонтажа следует проверить питание каждой ультразвуковой метки. Рассмотрим, как прозвонить датчик парктроника мультиметром:

• Переведите прибор в режим проверки электрического сопротивления на пределе 2 кОм;
• Щупы тестера подсоедините к контактам датчиков;
• Сенсоры бывают 3 х контактные и 2 х контактные. Во втором случае, один из них – «плюс», другой, соответственно, «минус». В первом, между «+» и «-» располагается сигнальный контакт. Чтобы проверить трехконтактный датчик парктроника тестером, просто подведите щупы к нужным выходам;
• Напряжение между «+» и «-» должно быть от 400 до 700 Ом. Если тестер показывает меньшее значение, или, и вовсе, выводит «0», локатор неработоспособен.

Теперь вы знаете, как проверить каждый датчик парктроника на исправность мультиметром. Если процедура не выявит неполадок, значит сенсоры исправны, проблему придется искать в приемном блоке.

Можно ли сделать самостоятельный ремонт?

Парковочный радар, если вы заметили, устройство нехитрое. Большинство его неполадок, действительно, легко устранить своими руками. Какие причины могут привести к поломке датчиков парктроника?

• Банальный износ;
• Механическое повреждение (например, после удара о препятствие);
• Обрыв проводки;
• Неправильный монтаж (слабое крепление, наклон);
• Проникновение внутрь влаги, пыли, грязи, из-за чего могли окислиться контакты, нарушиться изоляция;
• Замыкание в процессоре (поломка электронного блока);
• Сломался блок индикации (зуммер или дисплей);
• Заводской брак.

Ремонт сигнального или аппаратного блоков лучше доверить профессионалам. Гаджет с заводским браком следует обменять по гарантии. Чтобы не допустить проникновения внутрь датчика воды или грязи, следите за герметичностью креплений, своевременно очищайте сенсоры. Держите все элементы радара в чистоте, протирайте от влаги. Регулярно проверяйте исправность проводки. Монтировать датчики парктроников следует ровно, без наклона, иначе они будут реагировать на асфальт, принимая его за препятствие. Чтобы не допустить лишней вибрации, крепите сенсоры плотно и крепко. Поломку вследствие износа или механического повреждения лечат только заменой датчиков. Единственный плюс в этой ситуации — возможность выбрать более современный вариант, который входит в рейтинг лучших парктроников.

Как заменить датчики парктроников?

Итак, как проверить парктроники, чтобы узнать, какой именно не работает, мы разобрались. Допустим, вы нашли неисправный элемент. Чтобы осуществить замену, его нужно демонтировать из бампера, отсоединить от проводки и подключить новый. В некоторых случаях, увы, потребуется заменить весь комплект меток.

Этапы замены датчиков парктроников (кратко):

• Демонтаж кузовной части автомобиля;
• Отсоединение провода нерабочего датчика от общей проводки;
• Снятие сенсора из отверстия в бампере;
• Установка нового ультразвукового или другого вида локатора (желательно использовать герметик);
• Включение нового кабеля в общую систему питания радара;
• Изоляция общего жгута (изолента или специальная трубка);
• Монтаж бампера на место;
• Готово.

Ну что же, теперь вы знаете, как проверить парктроник на работоспособность тестером или тактильно, и даже, в случае необходимости, сможете сделать замену неисправного датчика. Чтобы снизить риск поломок и продлить срок службы своего радара, обращайтесь с устройством бережно. Следите за его чистотой, регулярно выполняйте диагностику, и практикуйте безопасное вождение!

Если у вас не работает парктроник, причина может заключаться в неполадках со стороны датчиков, блока управления или системы индикации. Или же, приключился сбой с проводкой.

Что такое парктроники?

Прежде чем переходить к причинам поломок, кратко рассмотрим, что из себя представляет устройство.

Парктроники или парковочный радар – это система бесконтактных датчиков, ультразвуковых или электромагнитных, которая сканирует пространство в радиусе своей зоны чувствительности на наличие посторонних объектов. При обнаружении последних начинает работать звуковой индикатор, а, если комплект включает графический дисплей, расстояние до препятствия отображается на цветной сегментированной шкале. Так, парктроники позволяют водителю безопасно маневрировать автомобилем в условиях ограниченного пространства, в том числе, при движении задним ходом.

Устройство – нехитрое по комплектации. Есть несколько видов сенсоров: они бывают ультразвуковыми или электромагнитными. Вторые крепятся к магнитной ленте, выполняющей роль антенны, первые монтируются, каждый по отдельности. Кстати, электромагнитные датчики можно разместить с внутренней стороны кузова, а вот ультразвуковые должны располагаться снаружи, поэтому они требуют сверления в бампере отверстий.

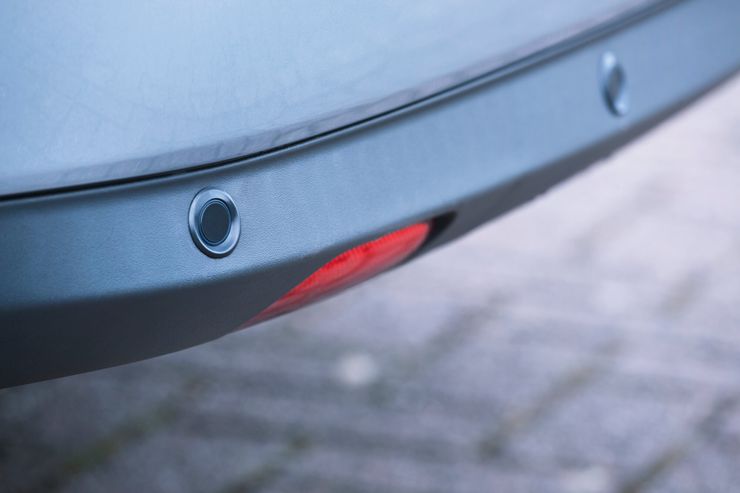

Датчики размещают на переднем или заднем бампере авто (или комплексно), а провода от них тянут в салон к блоку управления. Там же устанавливают индикатор – зуммер (звукоизлучатель), LED-дисплей (с графической шкалой) или ЖК-монитор. Электронный блок соединяют кабелем с фонарями заднего хода (для подключения задних парктроников) и лампами стоп сигнала или поворотников (для передних сенсоров).

Вот и все. Парковочный радар работает автоматически, как только рычаг коробки переводится в режим движения задним ходом, или скорость движения машины снижается ниже 20 км/ч.

Далее, давайте рассмотрим основные причины, почему такой простой механизм, как парктроник, перестал работать.

Распространенные причины

Неисправности парктроника случаются по причине сбоя в работе основных компонентов устройства.

Не работают датчики

• Ультразвуковой датчик мог загрязниться. Он крепится снаружи, поэтому на него легко могла налипнуть грязь, пыль, лед, снег. Чувствительность гаджета могла снизиться. А еще, наледь на сенсоре является частой причиной ложных срабатываний или ситуаций, когда парктроник не выключается. Система распознает лед, как потенциальный объект столкновения, причем, расположенный опасно близко, поэтому и истошно вопит, честно выполняя свою задачу.
• В места врезки сенсоров, из-за нарушения герметичности и изоляции, могла попасть вода или влага. Причиной может стать износ, небрежная эксплуатация или, даже, слишком интенсивная мойка кузова. Вода могла стать причиной замыкания проводки или полного вывода устройства из строя.
• Вспомните, не ударяли ли вы корпус авто в местах размещения парктроников. Они могут не работать из-за механического повреждения, перекоса, проваливания внутрь места врезки.
• Проблема с парктроником может возникнуть по причине неустойчивого крепления, когда датчики болтаются в корпусе.
• Также не стоит исключать и вариант наличия заводского брака. Хорошо, если проблема проявилась сразу. Хуже, если парковочный радар работал, но вдруг перестал. В этом случае установить в качестве причины заводской брак, будет крайне сложно.

А еще, об «умершем» датчике может свидетельствовать сообщение на экране индикатора «ошибка парктроника Е1». Коды ошибок смотрите в руководстве по эксплуатации своего автомобиля, в разделе парковочного ассистента (у разных брендов называется по-разному, но похоже). Например на Volvo появляется надпись «Park Assist Service Requ 106».

Причина в блоке управления

Почему еще парктроники не работают? Возможно, сломался блок управления.

• Если устройство имеет опцию самодиагностики, оно само обнаружит данную проблему и выдаст на дисплей соответствующее уведомление. Если такой функции нет, проверьте парктроник самостоятельно в домашних условиях. Это не сложно.
• Внутрь аппарата могла попасть пыль или влага. В сырое время года блок управления мог отсыреть изнутри, в результате чего окислились элементы платы микросхемы;
• Неисправный парктроник, иногда таковым не является. Возможно, он работает, но вы выставили в настройках слишком высокий порог чувствительности. Вот индикатор и пищит на каждое дуновение ветра или некорректно определяет расстояния;
• Парктроник отказал по причине сбоя в электронных «мозгах» устройства;
• Если у вас не работает дисплей парктроника или не пищит зуммер, проверьте проводку. Возможно, причина в том, что где-то отошли контакты. Также не стоит исключать вариант поломки данного элемента из-за естественного износа, проникновения внутрь грязи, влаги, механического воздействия.
• Если монитор не показывает расстояние, но звук при этом есть и парктроник мигает, ищите причину в работе дисплея.
• Если вы обнаружили, что парктроник не работает после замены или полной разрядки аккумулятора, вероятно, из-за недостатка питания в компьютер парковочной системы «проникла» системная ошибка.

Не работает проводка

Если ваш парктроник внезапно перестал пищать, начинать искать, в чем причина, следует с проводки. В каком-то месте мог произойти обрыв или перебой. В числе других причин – отошли или окислились контакты, сорвалась изоляция, оборвался основной кабель питания.

Если парктроники не работают и не включаются при включении, конкретно, задней передачи, вероятно оборвался провод, который питает систему от огней заднего хода. Аналогичная причина могла приключиться и с кабелями, ведущими к поворотникам или стоп-огням (если не работает передний датчик).

Диагностика

Проверить работоспособность сенсоров можно тактильно. Во-первых, при активации, если слегка их коснуться, должна ощущаться легкая вибрация. Во-вторых, часто можно расслышать ритмичные щелчки. В крайнем случае, датчики демонтируют и проверяют каждый мультиметром.

Узнать, нормально ли работает электронный блок, поможет опция самодиагностики. Запустите ее принудительно, через настройки и дождитесь результата.

Если ваше устройство не имеет эту функцию, придется наблюдать и тестировать парктроники, как говорится, «в бою». Поставьте любое неопасное препятствие и проверьте, будет ли радар работать, обнаружит ли его присутствие в зоне своей чувствительности.

Пути решения

Итак, мы перечислили основные причины, из-за которых часто глючит парктроник. Теперь обозначим все возможные пути решения:

• Чтобы восстановить изоляцию в местах врезки, когда будете вставлять сенсоры назад, используйте герметик.
• При подозрении на перекос или нарушение устойчивости крепления, следует отрегулировать посадку датчиков.
• Если вы поняли, что датчик не работает по отобразившемуся на экране коду, придется обращаться в сервисный центр.
• Блок управления, а также монитор, зуммер или LED-дисплей можно разобрать, очистить мягкой щеточкой от пыли, зашкурить места видимых окислений наждачной бумагой. Нелишней станет сушка устройства в теплом помещении;

• Хорошенько изучите настройки гаджета, снизьте порог чувствительности мануально, откалибруйте точность;
• Если парктроник перестал работать после замены аккумулятора, попробуйте выполнить сброс настроек гаджета до заводских. Еще один нехитрый выход – отключение/подключение аккумулятора. Этот метод на удивление часто работает – системные ошибки бесследно исчезают.
• Если электронный блок после всех произведенных манипуляций по-прежнему не работает, увы, обращения к квалифицированным мастерам не избежать. Они произведут ремонт или замену датчиков.
• Если вы пришли к выводу, что парковочный радар не работает из-за проводки, придется проверить все кабели. Прозвонить мультиметром каждый проводок от сенсора к блоку управления, а также кабеля от блока к фарам. При необходимости, проводку полностью реставрируют.

Как избежать проблем с датчиками

Как показывает практика, чаще всего парктроники перестают работать из-за неисправности со стороны сенсоров. Не мудрено, ведь они располагаются снаружи кузова и постоянно подвергаются воздействиям факторов внешней среды.

Если вы хотите продлить срок эксплуатации своего парковочного радара, следите за чистотой всех его элементов, протирайте от пыли и грязи, просушивайте, если они промокли. Попросите автомойщиков не направлять в область расположения парктроников мощный напор воды. Контролируйте герметичность мест соединений датчиков с бамперами.

Периодически проверяйте целостность и общее состояние проводки. Почаще вытирайте пыль с управляющего блока. Эти нехитрые, на первый взгляд, действия, помогают существенно продлить жизнь любого парковочного радара. Обращайтесь с техникой бережно!

Большинство современных автомобилей оснащено заводскими датчиками-парктрониками, которые облегчают процесс парковки неопытным водителям. Данная система позволяет снизить риск столкновения паркующегося автомобиля с окружающими объектами в условиях ограниченного пространства. Но, не смотря на простой принцип работы защитной системы, она всё же может выйти из строя. Чтобы проверить работоспособность парктроника необходимо удостовериться в том, что его работе не мешают такие факторы, как:

• налипание на датчики снега или грязи;
• идущий плотный снег или дождь, который мешает радару определить расстояние;
• эффект эха на небольших территориях с высоким забором или стенами зданий.

Если влияния перечисленных факторов не наблюдается, а датчик работает неправильно, его необходимо проверить специальным тестером. В большинстве современных автомобилей используется ленточный тип электромагнитных радаров, так как они лишены наличия мертвых зон из-за чувствительного электромагнитного поля, созданного вокруг авто.

Как проверяют датчик парктроника автомобиля

Принцип работы устройства достаточно простой – при приближении автомобиля к объекту на опасное расстояние срабатывают специальные датчики, которые установлены на заднем и/или переднем бампере. Принцип их работы основан на получении ультразвукового сигнала. Существуют модели систем парктроников, имеющие полноценный экран или только сигнализатор-биппер, оповещающий  об опасности при помощи звука. При этом, чем ближе опасность, тем чаще будет звучать сигнал. Само звуковое устройство-приёмник устанавливается в салоне на видном месте. Чаще всего панель управления фиксируется под зеркалом заднего вида.

Перед тем, как проверить парктроник на его работоспособность, необходимо убедиться какой тип системы датчиков – проводной или беспроводной, чтобы правильно извлечь контроллеры.

Независимо от типа устройства, стандартная величина, которая свидетельствует об опасности, составляет до двух метров. Когда объект попадает в зону опасности, прибор должен издавать звук. Если этого не происходит или появляются ложные срабатывания парктроника можно самостоятельно проверить работу сенсоров. Для этого необходимо выполнить следующие действия:

• завести двигатель авто;
• поставить рычаг на заднюю передачу;
• приблизиться к датчикам на минимальное расстояние;
• прислушаться к щелчку, который издает исправный радар.

Если щелчки присутствуют, значит система исправна. Если же они полностью отсутствуют, значит дальнейшая проверка устройства осуществляется тестером-мультиметром, который определяет величину сопротивления. Также можно проверить работу устройства контактным способом – парковочные радары в исправном состоянии вибрируют при проведении рукой по участку, где они расположены.

Самостоятельная проверка датчиков парктроника

Для того чтобы точно проверить работу парковочной системы необходимо снять все датчики и отключить их от проводки. При этом они могут быть как двухконтактыми, так и трёхконтактными. В любом случае один щуп мультиметра подключается к массе, и прибор устанавливается в положение 2000k. Вторым щупом касаться контакта. Если прибор показывает нулевое сопротивление, необходима замена датчиков. Также прибором можно «прозвонить» все провода, чтобы исключить или выявить их неисправность. Если же сенсоры в исправном состоянии, но система паркинга не работает – необходим профессиональный ремонт панели управления (приёмного блока).

Причины, приводящие в негодность парктроник

Несмотря на то, что парктроник имеет простое строение, он подвергается воздействию внешних факторов и выходит из строя. Наиболее часто встречающимися причинами, выводящими из строя систему, могут быть следующие факторы:

• стандартный износ составляющих компонентов в результате активной эксплуатации авто;
• механическое воздействие при столкновении;
• повреждение электропроводки;
• изначальные ошибки, допущенные при фиксации прибора (если это не заводская установка);
• негативное постоянное воздействие влаги или грязи на контроллеры;
• короткое замыкание микропроцессорного модуля;
• производственный брак изделия.

При выявлении неисправных элементов системы их необходимо заменить на новые компоненты. Заменить датчики можно как самостоятельно, так и обратиться за помощью в любой сервисный центр.

Рекомендация специалиста: Довольно часто контроллер парктроника выходит из строя из-за попадания в него большого количества воды. Обычно это происходит после дождя. При этом при визуальном осмотре можно и не заметить скопления воды. Для возобновления работоспособности радара его нужно снять и хорошо просушить. После чего поставить на место и проверить работу системы. В большинстве случаев датчики начинают работать правильно.

Как избежать поломок датчиков парктроника

Чтобы парковочные контроллеры работали исправно нужно придерживаться простых правил их эксплуатации, а именно:

• постоянно следить за их чистотой, то есть своевременно очищать сенсоры от пыли, грязи и воды;
• держать в чистоте блок управления;
• периодически проверять целостность проводки.

При активной эксплуатации автомобиля следует помнить, что правильный уход за чувствительными элементами защитных систем позволяет сохранить целостность приборов и обеспечить безопасное вождение.

У каждого ультразвукового радара есть своя собственная погрешность. Поэтому ни слой пыли, ни слой краски на корпусе парктроника глобально повлиять на его функциональность не могут. Однако красить такие устройства следует все же аккуратно, соблюдая определенные правила и используя подходящие материалы.

Парковочный
радар автовладельцы чаще называют парктроником. Это электронное устройство
работает по принципу эхолокатора и помогает водителям парковаться без
инцидентов. Если вы планируете оснастить автомобиль парктроником, узнайте, как выполнить его установку своими
руками без специальных инструментов.

Особенности конкретной принципиальной электрической схемы парктроника могут отличаться в зависимости от типа используемых датчиков, количества дополнительных функций, стоимости парковочной системы и пр. Основной принцип работы при этом остаётся неизменным.

Подключение парктроника отличается своими особенностями и может представлять достаточно
сложную процедуру. У автовладельцев нередко также возникает вопрос, как
отключить передние парктроники. Мы рассмотрим основные нюансы, возникающие
при их установке и подключении.

Парктроник – это нужный и важный помощник для начинающих и опытных автолюбителей. Система помогает избежать столкновений с препятствиями при выполнении маневра парковки. Очень часто начинающие автолюбители не замечают столбиков, высоких поребриков и других препятствий при движении задним ходом.

Для того, чтобы обезопасить водителей от нелепых ДТП, существуют парктроники или парковочные радары. Это электронные приборы и периодически они выходят из строя по разным причинам.

На базе этого принципа работают и более простые приборы – эхолот для рыбалки, а также парктроник для автомобилистов.

Внутри сенсора можно найти пьезокерамическую пластину. Она колеблется на ультразвуковых частотах, как динамик в аудиосистеме. Ультразвук используют только потому, что гораздо проще его применять в отличии от тех же радиоволн. Не нужно антенн, спецификаций и согласований.

Эта пластина является приемо-передающей антенной. Сам блок управления подключает пластину к генератору ультразвука и к приемнику.

После генерации ультразвукового сигнала, когда тот начал двигаться, пластина работает в роли приемника. Блок в это время уже оценивает время движения сигнала и возвращения его обратно.

Что такое парктроник и как он работает

Электромагнитный парктроник устроен по-другому, но принцип не отличается от классического радара. Здесь в качестве сенсора применяется специальная алюминиевая лента. Эту ленту необходимо установить с обратной стороны бампера.

Главное отличие электромагнитных парктроников в том, что ни работают только при движении авто или же при движении препятствий. Устройство срабатывает не на расстояние до преграды, а на изменение этого расстояния.

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Неисправности блока управления – это достаточно редкая проблема. Блоки управления качественных парктроников оснащены собственной диагностической системой и если проблема есть, водитель обязательно получит сообщение или какой-нибудь сигнал;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли. При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа. Важно, чтобы крепления сенсора было надежным.

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать.  Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Сенсор имеет электрические контакты – некоторые модели имеют два, а некоторые три контакта. Левый на большинстве элементов – «масса». Тестер переключают в режим измерения сопротивления. Один щуп подключают к «массе», а второй – ко второму контакту.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

Как восстановить работоспособность датчика парктроника Peugeot 807, Citroen c8

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

Диагностика блока управления

Блок надежно защищен от влаги и грязи  и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

Перестал работать парктроник. Проверяем блок управления.

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру. Нужно обращать внимание даже на незначительные дефекты – царапины, трещины.

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

Как избежать поломок парктроника в будущем

Чтобы избежать проблем с парковочным радаром, важно всегда следить за состоянием датчиков. Если на элементах конструкции имеется грязь, их тут же следует тщательно чистить. Тоже самое касается и влаги.

Кроме правильного монтажа требуется еще грамотная регулировка. Если сенсоры слишком чувствительны, прибор будет реагировать даже на траву. Если наоборот – слишком низкая, тогда устройство может не заметить огромную бетонную урну или лавочку.

Основные причины, почему не работает парктроник

Каждый водитель должен знать, почему не работает парктроник. Также необходимо уметь предупредить поломку, в этом помогает своевременная диагностика. Производить ремонтные мероприятия лучше всего в автомастерской, поскольку специалисты знают тонкости устройства этого элемента. Парктроник сегодня включается в комплектацию 90% машин, поступающих на наш рынок, поэтому мастера смогут быстро устранить возникшую неисправность.

Что такое парктроник и его конструкция

Парктроником называется небольшое по габаритам устройство, которое устанавливается в машине для обеспечения безопасности и повышения комфорта во время эксплуатации транспортного средства. По своей сути – это радар, с помощью которого распознаются помехи во время парковки или движения задним ходом.

Специальная система позволяет значительно снизить риск столкновения водителя с другими машинами, пешеходами или животными. Также снижается вероятность возникновения аварийной ситуации во время осуществления парковочных мероприятий в закрытом  или ограниченном по площади пространстве.

Принцип работы помощника для парковки, в независимости от типа и вида, простой и понятный для большинства водителей. Радар имеет встроенные датчики. Их задача – срабатывать в тот момент, когда происходит сближение с другим автомобилем, в независимости от его размера, или объектом на пути следования, будь то дерево, человек, животное, забор или другие помехи. В момент сближения датчики распознают угрозу и подают специальный сигнал. В 90% вариантов производители предусмотрели такую опцию, как усиление звукового сигнала – чем ближе объект, тем сильнее будет звук. Современные модели дополнительно указывают расстояние до препятствия (на дисплее высвечивается цифра). Если неожиданно перестал работать парктроник, для неопытных водителей наступает не самый приятный момент, так как они привыкли ориентироваться по звуковым сигналам и подсказкам на дисплее.

Разновидности элементов для установки на автомобили

Производители или мастера устанавливают следующие виды парковочных радаров:

Электромагнитные (реакция приборов происходит, когда помеха попадает в поле действия магнита).

Установки на ультразвуке для парковки делятся на элементы с проводным креплением и без них (беспроводные способы получения информации о расстоянии до препятствия). Такие парктроники состоят из:

Дисплея (на нем отображается расстояние до препятствия).

Датчики  монтируются по кузову или в передней части салона (внутри).

Ультразвуковой сигнал направлен непосредственно в сторону предполагаемой для движения помехи. В зависимости от того, как сигнал отражается от других объектов, блок управления рассчитывает значение в точности до миллиметров. Происходит это в автоматическом режиме. Электроника самостоятельно принимает решение об опасности столкновения и оповещает водителя громким сигналом.

В том случае, когда устанавливается проводной тип радара, взаимодействие между всеми системами и элементами происходит напрямую. Способствуют этому именно провода. Подобный вариант устанавливается в большинстве случаев даже на современные модели транспортных средств, так как радары наиболее точны и безопасны.

Электромагнитные вариации представляют собой датчик, который является лентой с металлическим покрытием. Он крепится  на бампер. В результате вокруг автомобиля создается  мощное по воздействию электромагнитное поле. В случае появления препятствия, датчик улавливает опасность за счет мощности электромагнитного излучения, и передает звуковой сигнал оповещения. Впервые подобный вариант радаров установила на своих машинах компания Audi. Они и сегодня используют подобную технологию, что указывает на точность и безопасность эксплуатации прибора. В число преимуществ подобной конструкции входит отсутствие слепых зон, поле видимости радаров неограниченно.

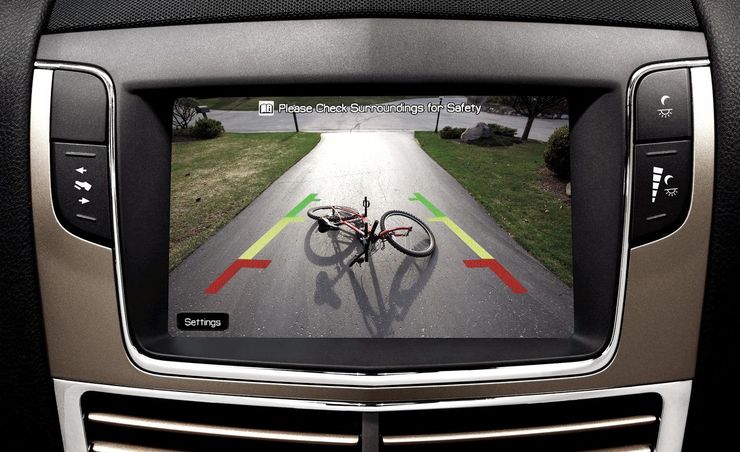

Современные конструкции парковочных радаров сделали их частью системы для полноценного обзора (кругом) машины. Она позволяет водителю контролировать наличие объектов вокруг машины  в момент совершения мероприятий по парковке.

Основные виды неисправностей и причины их возникновения

Водитель должен знать, почему не работают парктроники. Обратить внимание потребуется на:

Датчики  или пластины/ленты, покрытые металлом (чтобы возникало магнитное поле для соответствующего расчета расстояния).

Определить поломку можно:

Равномерности громкости (нет нарастания).

Также на дисплее могут отображаться неверные данные о расстоянии до помехи.

Главный компонент – мозги, которые выходят из строя в большинстве случаев. Если не работает парктроник, причины поломки могут скрываться именно в этой части конструкции. Для того чтобы своими силами осуществить проверку, корректность подачи сигналов и полную работоспособность «мозгового» блока, потребуется его отсоединить – снять полностью. Затем производится измерение омметром – отсутствие показаний является сигналом к тому, что неисправность вызвана именно блоком управления.

Ошибки в момент настройки являются второй по распространенности причиной поломки парковочного радара. Блок управления может быть настроен на большую чувствительность. В этом случае он будет реагировать даже на незначительные препятствия, такие как высокая трава, ветви деревьев. Звуковой сигнал при этом присутствует постоянно. Когда выставлена низкая чувствительность, то датчик для комфортной парковки перестанет замечать значительные преграды и препятствия. К таковым относится, например, проходящий человек. Для устранения поломки потребуется провести перенастройку блока управления. Сделать это рекомендуется в автомастерской, чтобы избежать повторных ошибок.

Причина выхода из строя может скрываться в ошибках устройства индикации. Проявляться это может в отсутствие звуковых оповещений и данных на дисплее. Эти компоненты ломаются редко, но знать о них нужно, чтобы своевременно предпринять меры по устранению неисправностей.

Ультразвук отражается от поверхности и возвращается в датчики, после чего производится звуковое оповещение о проблеме. Система в автоматическом режиме, без участия человеческого фактора, считывает время сигнала и указывает расстояние до помехи.

Другие причины, приводящие к поломкам

Другие причины выхода из строя парктроника:

Провода, порванные в нескольких местах, пережатые в процессе эксплуатации – проблемы возникают в случае длительной эксплуатации. Устраняется неисправность путем замены вышедшего из строя проводка.

Привести к выходу из строя может короткое замыкание в блоке управления. Причина – загрязнение платы или высокие температуры, вызывающие перегрев. Устранить проблему может специалист в мастерской путем чистки или замены элемента.

Методы диагностики

Методы диагностики зависят от причины поломки. Проверка датчиков предполагает проведение  мероприятий по очистке их от загрязнений. Если причина в этом, работа прибора возобновится в прежнем режиме. Когда результат не изменился после очистки, то рекомендуется проверить исправность элементов. Для этого включается зажигание. После потребуется прикоснуться к датчикам пальцем. Исправные начнут вибрировать или издавать звуковые сигналы. Так можно вычислить сломанный элемент без посещения мастерской. Также потребуется просушить датчики. Залитая на них вода воспринимается системой как помеха. После полного высыхания следует измерить показания мультиметром. Не отреагирует только сломанный датчик.

Диагностика блока управления предполагает извлечение платы. Проверка на работоспособность здесь может быть только визуальной – имеются или нет повреждения на конденсаторах или резисторах.

Металлизированные ленты проверить на работоспособность проще. Они выходят из строя только по причине физических повреждений. Потребуется визуально оценить состояние и выявить поврежденный участок. Затем в условиях мастерской производится замена. Самостоятельно замена производится достаточно просто – необходимо купить аналогичный вариант ленты, измерить расстояние и вмонтировать элемент на место поврежденной части.

Ремонт и профилактика

После того как удалось выяснить, почему не работает парктроник, произвести диагностику, наступает время ремонтных работ. Если знаний в устройстве электрики автомобиля недостаточно, то лучше обратиться к специалисту автомастерской. Замена производится быстро, водитель получает гарантию на все виды работ.

Профилактика поломок очень важна для поддержания комфорта и безопасности во время эксплуатации машины.

Профилактические меры необходимо применять для того, чтобы парковочный радар прослужил долго. Основной рекомендацией будет периодическое протирание датчиков от загрязнений, воды и пыли. Также нужно не допускать повышения температур в салоне выше указанных в инструкции по эксплуатации. Металлизированная лента нуждается в протирании поверхностей от влаги. Установка должна производиться строго по инструкции. После установки необходимо проверить, правильно ли выставлены настройки чувствительности. Если все действия выполнены правильно, производится своевременная диагностика, то срок службы радара будет длительным, а работа прибора не вызовет перебоев и поломок.

Выбрать инструктора

Парктроник, являющийся незаменимой опцией для новичков и весьма приятным бонусом для опытных водителей — это сложная система, которая в любой момент может выйти из строя. Как определить, какое именно звено «цепочки» приказало долго жить, и — главное — как оперативно решить проблему, выяснить портал «АвтоВзгляд».

Если автомобилисты с внушительным стажем вождения реагируют на поломку парктроника спокойно, мол, умер и ладно, то новобранцы, выявив дефект системы, впадают в панику. Понять, что парковочный радар «устал» несложно: либо на приборной панели «выскочит» соответствующий индикатор, либо компьютер, сойдя с ума, начнет предупреждать о несуществующих препятствиях или — напротив — обиженно замолчит.

Гораздо труднее определить, какой именно механизм вышел из строя. Конечно, можно, сэкономив время, но не деньги, отвезти автомобиль к диагностам, которые в считанные минуты — ну или в крайнем случае часы — найдут «зарытую собаку». Но что делать тем, у кого финансы поют романсы, для кого внеплановое посещение сервиса — непозволительная роскошь? Давайте разбираться.

БЛОК УПРАВЛЕНИЯ

Главная составляющая системы — блок управления, который, собственно, и отвечает за работу «парковочных» механизмов. Дабы убедиться, что проблема кроется не в «голове», необходимо ее извлечь и проверить омметром. На дисплее прибора нули? Поздравляем, причину поломки парктроников вы нашли. Добавим, что с гарантийными автомобилями лучше не экспериментировать — их, во избежание дальнейших казусов, нужно сразу передавать дилерам.

И раз уж мы начали с блока управления, то сразу скажем, что повышенная чувствительность парктроников — то есть, оповещения о несуществующих препятствиях — как и обратная ситуация, когда радары не видят заборы, стены и другие машины, также может свидетельствовать о неисправности «головы». А вернее, даже не о неисправности, а о сбитых настройках. Если вы уверены, что датчики не загрязнились и не «залипли», наверняка, дело в параметрах.

Как проверить работоспособность датчиков? Запустите мотор, включите заднюю передачу (чтобы не насиловать трансмиссию «ручником», лучше взять с собой помощника) и коснитесь пальцем до устройства. Рабочая, издавая еле слышный треск, слегка завибрирует. «Уставшая», соответственно, будет молчать как партизан. Неисправный датчик попробуйте снять, очистить и просушить. Если это не поможет, то, вероятно, «сдалась» мембрана.

Разумеется, «парковочная» система включает в себя и проводку, которая также может повредиться. На проблемы с ней укажут «плавающие» симптомы — радары в зависимости от настроения работают то корректно, то «пальцем в небо». Постарайтесь поймать момент, когда они сбоят. Если это происходит после мойки, к примеру, значит, в соединения попадает влага.

МОНИТОР И ЗВУКОВАЯ СИСТЕМА

Реже всего выходят из строя монитор и система подачи звуковых оповещений. Почему — догадаться нетрудно: они, находясь в машине, меньше всех подвержены негативному воздействию окружающей среды. О поломке какого-либо из этих устройств вы узнаете сразу: либо экрана пропадет картинка (что, помимо прочего, может свидетельствовать о неисправности камеры заднего вида), либо исчезнет музыкальное сопровождение.

Парковочная система автомобиля обычно состоит из нескольких основных узлов: блока управления, датчиков, проводки. При использовании беспроводного соединения провода к датчикам отсутствуют. Существуют также системы без ультразвуковых сонаров, вместо которых в бампере прокладывается играющая роль антенны металлизированная лента. Причинами неисправностей парктроника могут стать неполадки в работе всех перечисленных компонентов.

Причины неисправностей парктроника

Рассмотрим основные причины сбоев в работе различных узлов парковочных радаров.

Если в автомобиле не работает парктроник, причины чаще всего связаны с некорректной работой датчиков.

• Загрязнения, налипания льда, снега. Это очень распространенные причины неисправности датчика парктроника. Ультразвуковой сонар включает и передатчик, и приёмник. Поэтому налипание льда или грязи способно привести как к снижению чувствительности (система не будет видеть препятствие вообще либо неправильно определять расстояние до него), так и к ложным срабатываниям из-за отражения сигнала от помехи на внешней поверхности прибора. Загрязнения приводят к неполадкам и в случае использования вместо сонаров металлизированной ленты.
• Попадание влаги. Обычно сенсоры изготавливаются во влагозащитных корпусах. Однако попадание внутрь жидкости все-таки возможно, особенно под сильным напором воды на мойке. Влага способна вызвать как кратковременные неполадки, так и полный выход устройства из строя. Если датчик парктроника постоянно пищит, одна из возможных причин — именно попадание влаги.
• Механические повреждения, перекос. Сонар может повредиться в результате удара. Возможен также перекос, из-за которого сигнал будет излучаться в неправильном направлении, и даже проваливание прибора внутрь бампера.
• Плохое крепление. При некачественном монтаже возможна потеря контакта с соединительными проводами. Корпус устройства иногда болтается, что становится причиной нестабильной работы.
• Заводской брак, выход из строя. Если парктроник не работает изначально, весьма вероятен заводской брак. Сенсор может выйти из строя и в процессе эксплуатации. В таком случае его нужно просто заменить (как вариант — отремонтировать, что зачастую экономически нецелесообразно).

Неисправность блока управления зачастую выявить достаточно просто: он сам сообщит о возникшей неполадке. Однако это происходит не всегда. Возможны следующие основные проблемы с блоками управления парктроника.

• Загрязнения, попадания пыли, влаги. Можно разобрать модуль и аккуратно его почистить. Нередко это помогает устранить неисправность.
• Неправильные настройки. Если у вас постоянно пищит парктроник при включении задней передачи, причина может заключаться и в завышенной чувствительности. Настройка прибора поможет устранить эту неисправность. Нередко из-за сбоя настроек плохо работают беспроводные системы. В этом случае восстановить работоспособность помогает сброс параметров с помощью соответствующей кнопки на роутере.
• Неисправности радиоэлектронных цепей. Самая большая неприятность с парктроником — это выход из строя электронной начинки блока управления. Самостоятельно тут лучше ничего не трогать. Если аппарат гарантийный, то вам повезло. Если нет, и простая очистка от пыли не помогла — ремонт может оказаться весьма дорогостоящим.

Если перестал работать парктроник, причины нередко связаны с проводкой. Провода могут быть перебиты или передавлены. Возможен плохой контакт с сенсором, окисление, короткое замыкание. Иногда бывает сорвана изоляция кабеля.

Ещё одна вероятная причина — отсутствие питания. Возможно, проблема в обрыве питающего провода, поступающего на блок управления. Стоит также проверить целостность соответствующих предохранителей и заземление прибора — без хорошей «земли» электроника нормально работать не будет.

Конкретные неисправности парктроника и их вероятные причины

Опишем наиболее характерные неполадки парковочных радаров и почему они возникают.

• Парктроник пищит без препятствия. Вероятные причины: попадание влаги внутрь сенсора, налипание грязи или снега, неправильные настройки прибора (завышенная чувствительность). Зачастую это проявляется при включении задней скорости — устройство сразу же начинает подавать сигнал. Возможно также короткое замыкание проводки, неисправность управляющего модуля, проваливание датчика внутрь бампера.
• Постоянно глючит парктроник, неустойчиво работает без особой системы. Здесь тоже может быть проблема в попадании влаги, загрязнении, реже — неправильных настройках. Возможно, плохие контакты на сенсорах или передавлены соединительные кабеля. Ещё одна вероятная причина — механический перекос сонара или проседание кузова автомобиля, из-за которого излучение может отражаться от неровностей на дороге. Иногда помогает сброс параметров.
• Радар неправильно определяет расстояние. Наиболее вероятны загрязнения датчиков, неправильная настройка параметров.
• Парковочная система некорректно работает с одной стороны машины, проявляются значительные мертвые зоны. Проблема — в выходе из строя конкретных сенсоров (либо проводки к ним).
• Парктроник плохо работает, не определяет препятствия при приближении к ним. Возможны загрязнения сенсоров, проблемы с проводкой, загрубление настроек. Может помочь заводской сброс параметров.
• Парковочная система вообще не работает, не подаёт сигнал при включении или при заднем ходе. Проблема может быть в отсутствии питания, неисправном модуле управления. Стоит проверить напряжение питания и заземление, разобрать блок и почистить его от пыли и влаги. Если устройство не работало изначально — возможен заводской брак или некорректная установка.

Несколько советов в заключение

Периодически проверяйте состояние датчиков и проводки. Очищайте поверхность сенсоров и места соединений от пыли, грязи, влаги. Если в сонары попала вода — высушите их. Следите также за состоянием управляющего модуля.
